# Hoe werkt de low-E coating in HR-glas?

> **Kernpunten**
> - De low-E coating is een microscopisch dunne metaallaag die tot 95% van de infraroodstraling terug de woning in reflecteert.
> - Gewoon glas heeft een emissiviteit van circa 0,84, terwijl een moderne magnetroncoating dit verlaagt naar 0,01 tot 0,03.
> - Pyrolytische coating is krasbestendig maar isoleert minder goed, terwijl magnetroncoating de standaard is in modern HR-glas.
> - Standaard HR-glas laat 77 tot 84% van het daglicht door, zonder dat de isolatie de lichtopbrengst schaadt.
> - De selectiviteitsindex (Lt gedeeld door g-waarde) ligt bij HR-glas rond 1,2 tot 1,5, boven 2,0 geldt als excellent.

De low-E coating in hoogrendementsglas (HR-glas) is een metaallaag, vaak op basis van zilver, die warmtestraling naar binnen terugkaatst en de emissiviteit van het glas verlaagt van circa 0,84 naar 0,01 tot 0,03. Hoe goed ze isoleert, hangt af van het type: een magnetroncoating isoleert beter dan een krasbestendige pyrolytische coating. Standaard HR++ glas laat met coating nog 77% tot 84% van het daglicht door.

## Waarom houdt een low-E coating warmte binnen?

Een low-E coating laat het glas minder warmte naar buiten uitstralen: hoe lager de emissiviteit, hoe minder warmte het glas uitstraalt. De afkorting low-E staat voor low emissivity, oftewel lage emissiviteit. Dit verwijst naar het vermogen van een materiaal om warmtestraling uit te zenden.

### Hoe reflecteert een coating infraroodstraling?

Een low-E coating reflecteert infraroodstraling met een metaallaag, vaak op basis van zilver, die tot 95% van die straling terug de woning in stuurt. Warmte verplaatst zich op drie manieren: geleiding, convectie en straling. Bij glas is straling de grootste bron van warmteverlies. De verwarming in uw woning zendt infraroodstraling uit die door gewoon glas naar buiten verdwijnt.

De low-E coating vormt een barrière voor deze straling.

Dit is het kernprincipe achter de [werking van HR-glas](https://hrglas.be/basis/werking). Daglicht passeert vrijwel ongehinderd omdat de coating selectief werkt: zichtbaar licht laat ze door, onzichtbare warmtestraling houdt ze tegen.

### Wat zegt de emissiviteit van een coating?

De emissiviteit zegt welk deel van de ontvangen warmtestraling het glas weer uitzendt, uitgedrukt als een getal tussen 0 en 1. Gewoon glas heeft een emissiviteit van circa 0,84, wat betekent dat het 84% van de ontvangen warmtestraling weer uitzendt. Een moderne magnetroncoating verlaagt dit naar 0,01 tot 0,03, een reductie van meer dan 96%.

Dit verschil in emissiviteit verklaart waarom HR-glas zo veel beter isoleert dan oud dubbel glas. De relatie tussen emissiviteit en isolatiewaarde komt direct tot uiting in het [kengetal U-waarde](https://hrglas.be/techniek/u-waarde). Een lagere emissiviteit betekent een lagere U-waarde en dus betere isolatie.

## Welke soorten low-E coating bestaan er?

Er bestaan twee fundamenteel verschillende methoden om een low-E coating aan te brengen: pyrolytisch en magnetron. Beide hebben hun eigen eigenschappen en toepassingsgebied.

### Wat is een pyrolytische coating of hardcoat?

Pyrolytische coating wordt aangebracht wanneer het glas nog heet is, direct na de productie in de floatoven. De coating bakt als het ware in het glasoppervlak en vormt een onlosmakelijk geheel met het glas. Dit levert een zeer krasbestendige laag op die ook de buitenkant van een glasplaat kan bedekken.

De prestaties zijn echter beperkter dan bij magnetroncoating. Pyrolytische coatings bereiken een emissiviteit van 0,15 tot 0,20, ruim tien keer hoger dan moderne magnetroncoatings. Dit vertaalt zich in een aanzienlijk hogere U-waarde bij dezelfde glasopbouw.

### Wat is een magnetroncoating of softcoat?

Magnetroncoating, ook wel sputtercoating of softcoat genoemd, wordt in een vacuümkamer op koud glas aangebracht. Zilveratomen worden als een nevel op het glasoppervlak neergeslagen, waardoor een uiterst dunne maar effectieve laag ontstaat.

Het resultaat is spectaculair: een emissiviteit van slechts 0,01 tot 0,03. Dit verklaart waarom vrijwel alle moderne HR-glas magnetroncoating gebruikt. Het nadeel is dat deze coating kwetsbaar is voor mechanische beschadiging en oxidatie. Daarom wordt ze altijd aan de binnenzijde van de spouw geplaatst, waar ze beschermd is.

### Wanneer wordt pyrolytische coating nog toegepast?

Pyrolytische coating wordt nog toegepast als anti-condenscoating, zelfreinigende coating en klassieke zonwerende coating, ondanks de lagere isolatieprestaties. De krasbestendigheid en mogelijkheid om de buitenzijde te behandelen maken het geschikt voor speciale functies.

Anti-condenscoating zoals [iplus AF van AGC](https://hrglas.be/fabrikant/agc) wordt op positie 1 aangebracht om condens op de buitenzijde van de ruit te verminderen. Zelfreinigende coating zit op de buitenkant van het glas en breekt organisch vuil af onder invloed van UV-licht. Klassieke reflecterende zonwerende coating is vaak eveneens pyrolytisch en kan daardoor aan de buitenzijde worden toegepast.

## Hoeveel daglicht laat een low-E coating door?

Een coating die warmte tegenhoudt, houdt onvermijdelijk ook een deel van het daglicht tegen. De kunst is om de juiste balans te vinden tussen isolatie en lichtopbrengst.

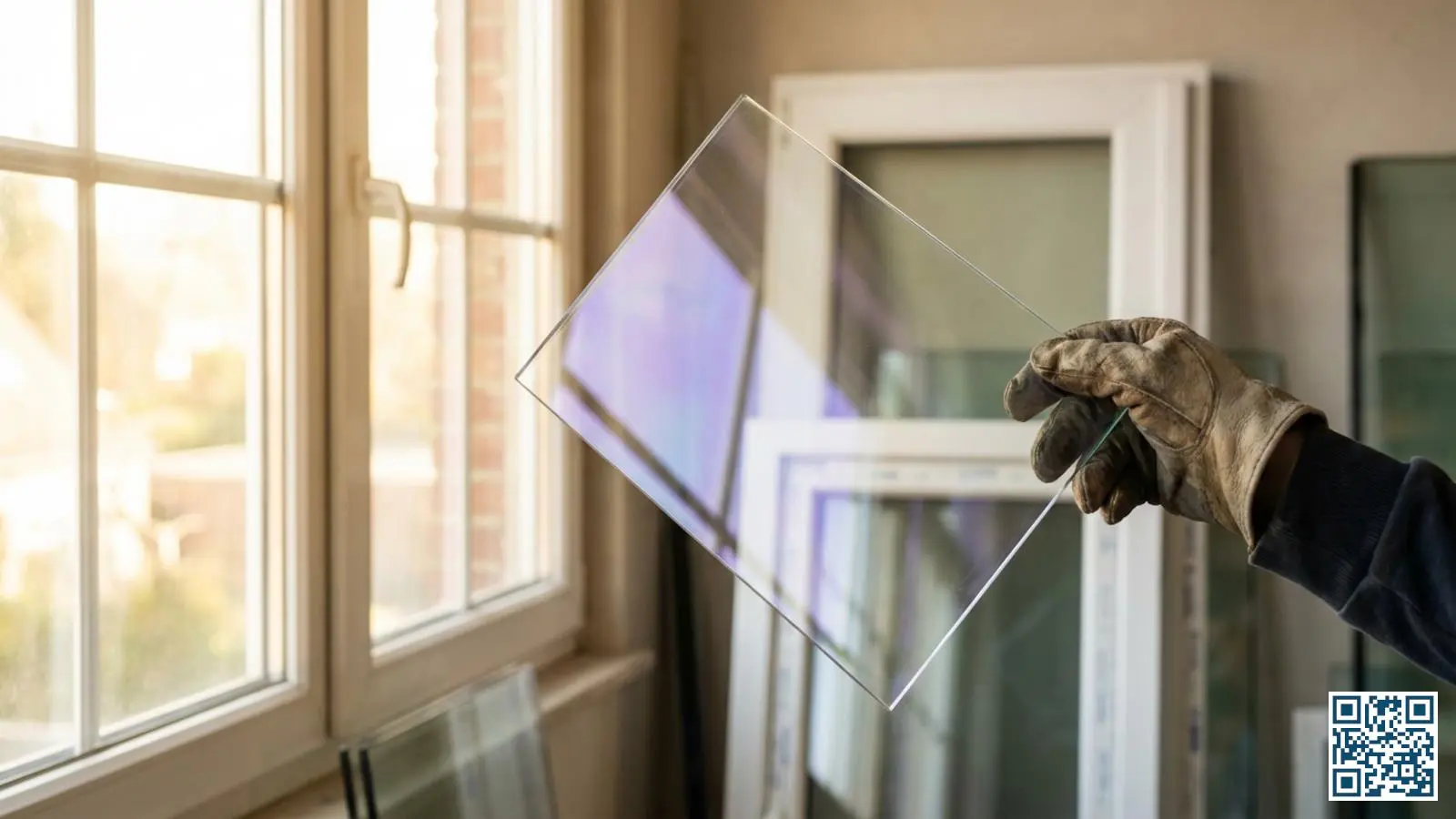

### Hoeveel daglicht laat HR-glas door?

Standaard HR++ glas laat doorgaans 77% tot 84% van het daglicht door. De lichtdoorlatendheid (Lt) geeft aan welk percentage van het zichtbare daglicht door het glas passeert. De onderstaande tabel toont de lichtprestaties van standaard HR++ glas en van HR++ glas met een dubbele coating.

| Glasopbouw                                                 | Lt (%) | g-waarde (%) | Selectiviteit |
| ---------------------------------------------------------- | ------ | ------------ | ------------- |
| Standaard HR++ glas (één low-E coating)                    | 77-84  | 50-61        | 1,2-1,5       |
| HR++ glas met dubbele coating (AGC Thermobel Advanced 0.8) | 72     | 50           | 1,44          |

[Standaard HR++ glas](https://hrglas.be/soort/plus-plus) is daarmee vergelijkbaar met oud dubbel glas zonder coating, dus de betere isolatie gaat niet ten koste van de lichtopbrengst.

### Wat zegt de selectiviteitsindex van een low-E coating?

De selectiviteitsindex is de verhouding tussen lichtdoorlatendheid (Lt) en zonne-energiedoorlatendheid (g-waarde). Een hogere selectiviteit betekent dat de coating relatief meer licht doorlaat dan warmte, wat wenselijk is voor comfort.

Bij standaard HR-glas ligt de selectiviteit rond 1,2 tot 1,5. Voor [glas met zonwerende coating](https://hrglas.be/techniek/zonwering) is een hogere selectiviteit essentieel omdat daar de g-waarde bewust laag wordt gehouden. Een selectiviteit boven 2,0 geldt als excellent.

### Welke low-E coatings halen een selectiviteit boven 2,0?

Een selectiviteit boven 2,0 halen alleen gespecialiseerde zonwerende coatings, die een hoge lichtdoorlatendheid combineren met een lage g-waarde. AGC geeft voor Stopray Ultraselect 70/33 een selectiviteit van 2,1 op, bij een lichtdoorlatendheid van 69% en een g-waarde van 33% in dubbelglas 6-16-4 met argon. Fabrikanten als AGC en [Guardian Glass](https://hrglas.be/fabrikant/guardian) hebben zulke zonwerende coatings in hun gamma, en de Lt, g-waarde en selectiviteit van elk product staan op de productfiche van de fabrikant.

Deze coatings zijn primair bedoeld voor zonwerende toepassingen waar oververhitting een probleem vormt. Voor standaard HR-glas in een gemiddelde woning volstaat een coating met een selectiviteit rond 1,3. Staan er verschillende coatingnamen op uw offertes, vergelijk ze dan op Lt, g-waarde en Ug; bij het [vergelijken van glasoffertes op specificaties](https://hrglas.be/offerte/vergelijken) leest u hoe u dat aanpakt.

## Waar zit de low-E coating in de glasopbouw?

De standaard low-E coating voor warmte-isolatie zit op positie 2. De positie van de coating binnen de glasopbouw bepaalt mede de functie en prestatie. In een isolerend glaspaneel worden de posities genummerd vanaf de buitenzijde.

Positie 1 is de buitenkant van de buitenste glasplaat, blootgesteld aan weer en wind. Positie 2 zit aan de binnenzijde van de buitenste glasplaat, gericht naar de spouw. Positie 3 bevindt zich aan de buitenzijde van de binnenste glasplaat, eveneens naar de spouw gericht. Positie 4 is de binnenkant van de binnenste glasplaat, gericht naar het interieur.

Op positie 2 reflecteert de low-E coating de warmtestraling vanuit de woning terug naar binnen. De [spouwbreedte en gasvulling](https://hrglas.be/techniek/spouw) werken samen met deze coating om de beste isolatie te bereiken.

Zonwerende coating komt vaak op positie 2 of positie 3, afhankelijk van of de nadruk ligt op het tegenhouden van buitenwarmte of het binnenhouden van binnenwarmte. Anti-condenscoating zit op positie 1, de buitenkant, en beperkt daar [condensvorming aan de buitenzijde](https://hrglas.be/probleem/condens/buiten).

Bij triple glas zijn er zes posities in plaats van vier. De meest voorkomende configuratie plaatst low-E coatings op positie 2 en positie 5, waardoor beide spouwen profiteren van de verminderde straling.
