Technische eigenschappen van HR-glas

HR-glas doet meer dan alleen warmte binnenhouden. De technische kant van isolatieglas kan overweldigend lijken: U-waarden, Rw-waarden, g-waarden en veiligheidsklassen. Elk glaspaneel is een samenspel van meerdere componenten die samen de uiteindelijke prestatie bepalen. Dit artikel brengt alle technische eigenschappen overzichtelijk in verband, zodat u begrijpt hoe ze werken en wanneer ze ertoe doen. Na het lezen weet u welke eigenschap voor uw situatie het belangrijkst is.

Hoe is een HR-glaspaneel opgebouwd?

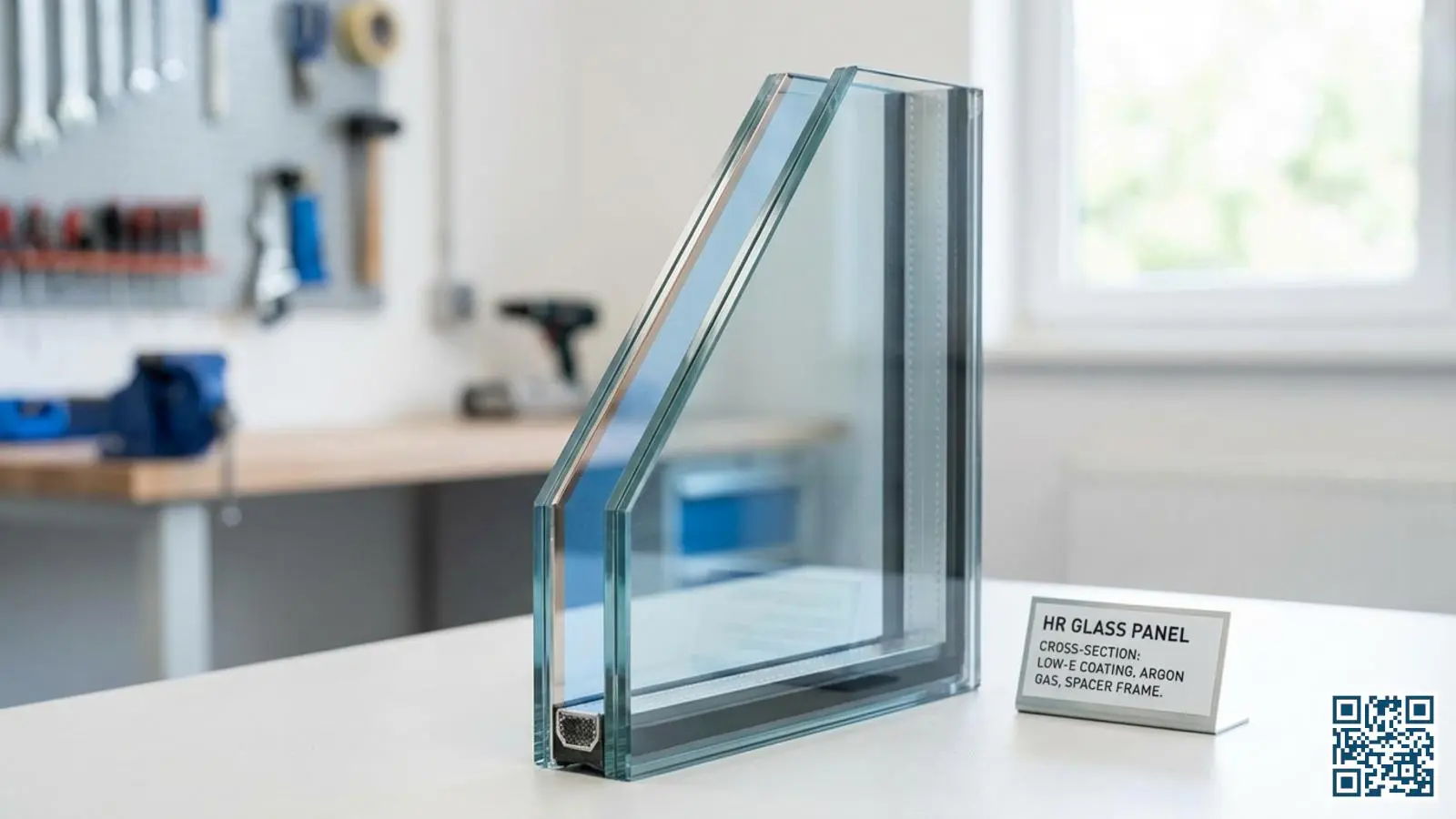

Een HR-glaspaneel is geen massief stuk glas, maar een zorgvuldig opgebouwde eenheid die isolerende glasunit of IGU wordt genoemd. De prestatie van het paneel hangt volledig af van hoe de verschillende onderdelen samenwerken.

Van twee glasplaten tot isolerend geheel

De basis van elk HR-glaspaneel bestaat uit twee of drie glasplaten met daartussen een luchtdichte ruimte, de spouw genaamd. Deze ruimte is gevuld met een edelgas dat warmtegeleiding vertraagt. De werking van HR-glas berust op dit principe: stilstaand gas isoleert beter dan glas alleen.

Rond de glasranden houdt een spacer de glasplaten op exacte afstand van elkaar. Speciale afdichtingen zorgen ervoor dat het gas niet ontsnapt en dat vocht niet kan binnendringen. Zonder deze luchtdichte constructie verliest het paneel zijn isolerende werking.

De vijf componenten die de prestatie bepalen

Elk HR-glaspaneel bestaat uit vijf componenten die samen de totale prestatie bepalen. De onderstaande lijst bevat de 5 kerncomponenten van een isolerende glasunit.

• Glasplaten: Twee of drie platen van 4 tot 6 mm dik vormen de basis. Dikker glas verbetert de geluidsisolatie maar niet de warmte-isolatie.
• Coating: Een onzichtbare metaallaag op het glas reflecteert warmtestraling. De HR-coating is de belangrijkste factor voor de isolatiewaarde.
• Spouw: De ruimte tussen de glasplaten, typisch 15 mm in België. De spouwbreedte en gasvulling bepalen samen met de coating de Ug-waarde.
• Gasvulling: Argon is standaard en vertraagt warmtegeleiding. Krypton isoleert iets beter maar is tien tot twintig keer duurder.
• Spacer: Houdt de glasplaten op afstand. Een warm-edge spacer verlaagt het warmteverlies aan de glasrand met 0,1 tot 0,3 W/m²K.

De vier kernprestaties van HR-glas

HR-glas wordt beoordeeld op vier kernprestaties: warmte-isolatie, geluidsisolatie, zonwering en veiligheid. Elke prestatie heeft een eigen meeteenheid en norm.

Warmte-isolatie: de U-waarde

De U-waarde geeft aan hoeveel warmte er per vierkante meter door het glas ontsnapt. Hoe lager de waarde, hoe beter het glas isoleert. De U-waarde van glas wordt uitgedrukt in W/m²K.

Enkelglas heeft een U-waarde van circa 5,8 W/m²K. Standaard HR++ glas bereikt waarden tussen 0,9 en 1,2 W/m²K, wat betekent dat er vijf tot zes keer minder warmte ontsnapt. De onderstaande tabel toont de U-waarden per glastype.

Geluidsisolatie: de Rw-waarde

De Rw-waarde meet hoeveel decibel geluid het glas tegenhoudt. Een hogere waarde betekent betere geluidswering. De geluidsisolatie van HR-glas varieert sterk afhankelijk van de glasopbouw.

Standaard HR++ glas met een 4/15/4-configuratie haalt een Rw-waarde van circa 30 tot 32 dB. Door asymmetrische glasdiktes te gebruiken, zoals 6/16/4, stijgt dit naar 36 dB. Met een akoestische PVB-tussenlaag zijn waarden tot 43 dB haalbaar.

Belangrijk om te weten: de gasvulling en low-E coating hebben geen meetbaar effect op geluidsisolatie. Alleen de glasdikte, asymmetrie en eventuele akoestische tussenlagen maken verschil.

Zonwering: de g-waarde en lichtdoorlatendheid

De g-waarde geeft aan welk percentage zonne-energie door het glas komt. Een lagere g-waarde betekent minder warmte-inval in de zomer. De lichtdoorlatendheid (Lt) meet hoeveel daglicht er doorkomt.

Standaard HR++ glas heeft een g-waarde van circa 50 tot 65% en een lichtdoorlatendheid van 77 tot 84%. Bij zonwerend glas daalt de g-waarde naar 25 tot 35% terwijl de lichtdoorlatendheid boven de 60% blijft.

De selectiviteitsindex (Lt gedeeld door g) geeft de balans aan tussen licht en warmte. Een waarde boven 2,0 geldt als uitstekend. Topproducten zoals de AGC Stopray Ultraselect halen een selectiviteit van 2,10.

Veiligheid: inbraakwering en doorvalbeveiliging

Veiligheidsglas wordt geclassificeerd volgens de Europese normen EN 356 voor inbraakwering en EN 12600 voor doorvalbeveiliging. De veiligheidsnormen voor HR-glas bepalen welk type glas waar verplicht of aangeraden is.

De EN 356 klassen lopen van P1A tot P8B. Bij P1A tot P5A gaat het om weerstand tegen vallende voorwerpen en vandalisme. Echte inbraakbescherming begint pas bij klasse P6B, waarbij het glas 30 tot 50 slagen met een bijl moet weerstaan.

België kent geen wettelijke inbraakweringsverplichting voor woningen, anders dan Nederland. Wel gelden er eisen voor doorvalbeveiliging bij bepaalde toepassingen zoals dakramen en begane grondruiten.

Hoe hangen deze prestaties samen?

De vier kernprestaties van HR-glas beïnvloeden elkaar. Sommige eigenschappen versterken elkaar, terwijl andere een afweging vragen.

Wanneer eigenschappen elkaar versterken

Triple glas verbetert zowel de warmte-isolatie als de geluidsisolatie ten opzichte van dubbelglas. De extra glasplaat en spouw zorgen voor meer massa en meer isolerende luchtlagen. Een vergelijking tussen HR++ en triple glas toont dat triple glas een Ug-waarde van 0,5 tot 0,9 W/m²K haalt, tegenover 0,9 tot 1,2 voor HR++.

Gelamineerd veiligheidsglas combineert doorvalbeveiliging met verbeterde geluidsisolatie. De PVB-tussenlaag die de glasplaten samenhoudt, dempt ook geluidstrillingen. Dit maakt gelamineerd glas geschikt voor situaties waar beide eigenschappen gewenst zijn.

Wanneer eigenschappen tegenstrijdig zijn

Zonwering en lichtdoorlatendheid staan op gespannen voet. Een lagere g-waarde betekent minder zonnewarmte, maar meestal ook minder daglicht. Zelfs bij topproducten met een hoge selectiviteitsindex daalt de lichtdoorlatendheid merkbaar.

Dikker glas verbetert de geluidsisolatie maar verhoogt het gewicht aanzienlijk. Een standaard HR++ paneel weegt circa 22,5 kg per vierkante meter. Triple glas komt op circa 35 kg per vierkante meter. Dit kan problemen geven bij bestaande kozijnen die niet op dat gewicht zijn berekend.

Veiligheidsglas in hogere EN 356 klassen vereist dikkere en zwaardere glasopbouwen. Een P6B-configuratie weegt 23 tot 46 kg per vierkante meter, wat speciale kozijnen en hang-en-sluitwerk vereist.

Welke technische eigenschap is het belangrijkst voor uw situatie?

De juiste prioriteit hangt af van uw woonsituatie en wensen. Bij de meeste glasvervangingen staat warmte-isolatie voorop, omdat dit direct bespaart op stookkosten en bijdraagt aan wooncomfort.

Woont u aan een drukke weg of onder een vliegroute, dan wordt geluidsisolatie minstens zo belangrijk. In dat geval loont het om te kijken naar asymmetrische glasopbouwen of akoestisch laminaatglas, ook als dit iets meer kost.

Bij grote glasvlakken op het zuiden of westen speelt oververhitting een rol. Zonwerend glas voorkomt dat u in de zomer de airconditioning nodig hebt. De kosten per vierkante meter liggen hoger dan bij standaard HR++, maar de besparing op koeling en het extra comfort wegen daar vaak tegenop.

Veiligheid is relevant bij begane grondruiten, dakramen en glazen deuren. Hier is doorvalbeveiliging vaak verplicht. Inbraakwering is een persoonlijke keuze die vooral zinvol is in combinatie met goed hang-en-sluitwerk. De onderstaande tabel toont welke eigenschap prioriteit verdient per situatie.

De technische eigenschappen van HR-glas zijn niet los van elkaar te zien. Een goede glaskeuze weegt alle relevante prestaties tegen elkaar af, rekening houdend met uw specifieke situatie en budget.
